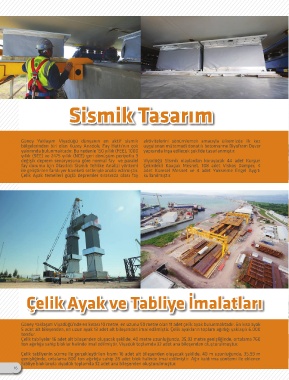

Sismik Tasarım

Güney Yaklaşım Viyadüğü dünyanın en aktif sismik aktivitelerini sönümlemek amacıyla ülkemizde ilk kez
bölgelerinden biri olan Kuzey Anadolu Fay Hattı’nın çok uygulanan mütemadi donatılı betornarme Diyafram Duvar
yakınında bulunmaktadır. Bu nedenle 150 yıllık (FEE), 1000 yapısında inşa edilecek şekilde tasarlanmıştır.
yıllık (SEE) ve 2475 yıllık (NCE) geri dönüşüm periyotlu 3
değişik deprem senaryosuna göre normal fay ve paralel Viyadüğü Sismik olaylardan koruyacak 44 adet Kurşun
fay durumu için Olasılıklı Sismik Tehlike Analizi yöntemi Çekirdekli Kauçuk Mesnet, 108 adet Viskos Damper, 4
ile geliştirilen farklı yer hareketi setleriyle analiz edilmiştir. adet Küresel Mesnet ve 4 adet Yükselme Engel Aygıtı
Çelik Ayak temelleri güçlü depremler sırasında olası fay kullanılmıştır.

Çelik Ayak ve Tabliye İmalatları

Güney Yaklaşım Viyadüğü’nde en kısası 10 metre, en uzunu 50 metre olan 11 adet çelik ayak bulunmaktadır. En kısa ayak
5 adet alt bileşenden, en uzun ayak 13 adet alt bileşenden imal edilmiştir. Çelik ayakların toplam ağırlığı yaklaşık 6.000
tondur.
Çelik tabliyeler 16 adet alt bileşenden oluşacak şekilde, 40 metre uzunluğunda, 35,93 metre genişliğinde, ortalama 760
ton ağırlığa sahip bloklar halinde imal edilmiştir. Viyadük toplamda 32 adet ana bileşenden oluşturulmuştur.

Çelik tabliyenin sürme ile gerçekleştirilen kısmı 16 adet alt bileşenden oluşacak şekilde, 40 m uzunluğunda, 35,93 m
genişliğinde, ortalama 800 ton ağırlığa sahip 28 adet blok halinde imal edilmiştir. Ağır kaldırma yöntemi ile eklenen
tabliye bloklarıyla viyadük toplamda 32 adet ana bileşenden oluşturulmuştur.
