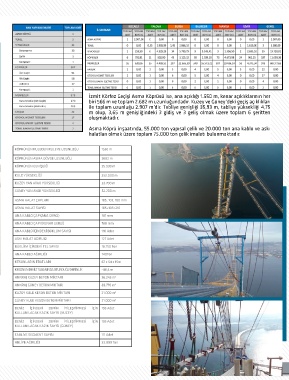

İzmit Körfez Geçişi Asma Köprüsü ise, ana açıklığı 1.550 m, kenar açıklıklarının her
biri 566 m ve toplam 2.682 m uzunluğundadır. Kuzey ve Güney’deki geçiş açıklıkları
ile toplam uzunluğu 2.907 m’dir. Tabliye genişliği 35,93 m, tabliye yüksekliği 4,75
m olup, 3,65 m genişliğindeki 3 gidiş ve 3 geliş olmak üzere toplam 6 şeritten
oluşmaktadır.
Asma Köprü inşaatında, 55.000 ton yapısal çelik ve 20.000 ton ana kablo ve askı
halatları olmak üzere toplam 75.000 ton çelik imalatı bulunmaktadır.
KÖPRÜNÜN KULEDEN KULEYE UZUNLUĞU 1550 m
KÖPRÜNÜN ASMA GÖVDE UZUNLUĞU 2682 m
KÖPRÜNÜN GENİŞLİĞİ 35.930 m
KULE YÜKSEKLİĞİ 252.000 m
KUZEY YAN AYAK YÜKSEKLİĞİ 53.700 m
GÜNEY YAN AYAK YÜKSEKLİĞİ 52.200 m
ASMA HALAT ÇAPLARI 105, 103, 180 mm
ASMA HALAT SAYISI 105+105=210
ANA KABLO ÇAPI(ANA GERGİ) 781 mm
Gebze – Orhangazi – İzmir ANA KABLO ÇAPI (KENAR GERGİ) 788 mm
110 Adet
ANA KABLO İÇİNDEKİ BÜKLÜM SAYISI
ASKI HALAT AĞIRLIĞI
127 Adet
Otoyolu BÜKLÜM İÇİNDEKİ TEL SAYISI 18.750 Ton
ANA KABLO AĞIRLIĞI
740Ton
KESONLARIN EBATLARI
67 x 54 x 15m
KESONUN DENİZ TABANINDA OTURDUĞU DERİNLİK -40,4 m
ANKRAJ KUZEY BETON MİKTARI 36.245 m 3
ANKRAJ GÜNEY BETON MİKTARI 83.770 m 3
KUZEY KULE KESON BETON MİKTARI 21.000 m 3
GÜNEY KULE KESON BETON MİKTARI 21.000 m 3
DENİZ İÇİNDEKİ ZEMİN İYİLEŞTİRMESİ İÇİN 195 Adet
KULLANILACAK KAZIK SAYISI (KUZEY)
DENİZ İÇİNDEKİ ZEMİN İYİLEŞTİRMESİ İÇİN 195 Adet
KULLANILACAK KAZIK SAYISI (GÜNEY)
TABLİYE SEGMENT SAYISI 111 Adet
ABLİYE AĞIRLIĞI 33.800 Ton
