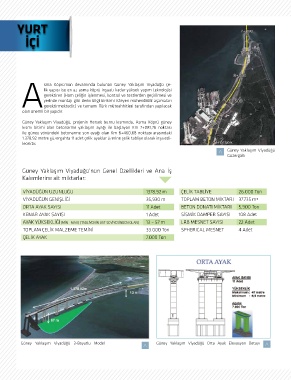

YURT


            İÇİ











                     sma Köprü’nün devamında bulunan Güney Yaklaşım Viyadüğü çe-
                     lik yapısı ise en az asma köprü inşaatı kadar yüksek yapım teknolojisi
                     gerektiren (Ham çeliğin işlenmesi, kontrol ve testlerden geçirilmesi ve
                     yerinde montajı gibi derin bilgi birikimi isteyen mühendislik aşamaları
          Agerektirmektedir.) ve tamamı Türk müteahhitleri tarafından yapılacak
           olan önemli bir yapıdır.


           Güney Yaklaşım Viyadüğü, projenin Hersek burnu kısmında, Asma Köprü güney
           kısmı bitimi olan betonarme yaklaşım ayağı ile başlayan Km 7+081,76 noktası
           ile güney yönündeki betonarme son ayağı olan Km 8+460,68 noktası arasındaki
           1.378,92 metre güzergahta 11 adet çelik ayaklar üzerine çelik tabliye olarak inşa edi-
           lecektir.
                                                                                                       Güney Yaklaşım Viyadüğü
                                                                                                       Güzergahı


           Güney Yaklaşım Viyadüğü’nün Genel Özellikleri ve Ana İş
           Kalemlerine ait miktarlar:


           VİYADÜĞÜN UZUNLUĞU                                     1378,92 m       ÇELİK TABLİYE             26.000 Ton
           VİYADÜĞÜN GENİŞLİĞİ                                    35,930 m        TOPLAM BETON MİKTARI 37.735 m³
           ORTA AYAK SAYISI                                       11 Adet         BETON DONATI MİKTARI      5.900 Ton
           KENAR AYAK SAYISI                                      1 Adet          SİSMİK DAMPER SAYISI      108 Adet

           AYAK YÜKSEKLİĞİ (MİN - MAX) (TABLİYENİN ÜST SEVİYESİNDEN OLAN)  13 – 57 m  LRB MESNET SAYISI     22 Adet
           TOPLAM ÇELİK MALZEME TEMİNİ                            33.000 Ton      SPHERICAL MESNET          4 Adet
           ÇELİK AYAK                                             7.000 Ton



























          Güney Yaklaşım Viyadüğü 3-Boyutlu Model                      Güney  Yaklaşım Viyadüğü  Orta  Ayak Elevasyon  Detayı
